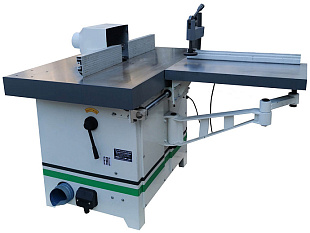

НАЗНАЧЕНИЕ:
Продольное фрезерование заготовок из древесины, например, при производстве окон, дверей, погонажных изделий и др.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства.
СХЕМА ОБРАБОТКИ:
|
|
|
| Продольное фрезерование | Фрезерование шипов и проушин | Криволинейное фрезерование по шаблону |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Подъем и опускание шпинделя осуществляется с помощью маховика
- Перемещение каретки по направляющей с поддерживающей опорой
- Эксгаустерные воронки в кожухе и станине для более эффективного удаления стружки
- Эксцентриковый зажим в комплекте
- Диаметр шпинделя 32 мм
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

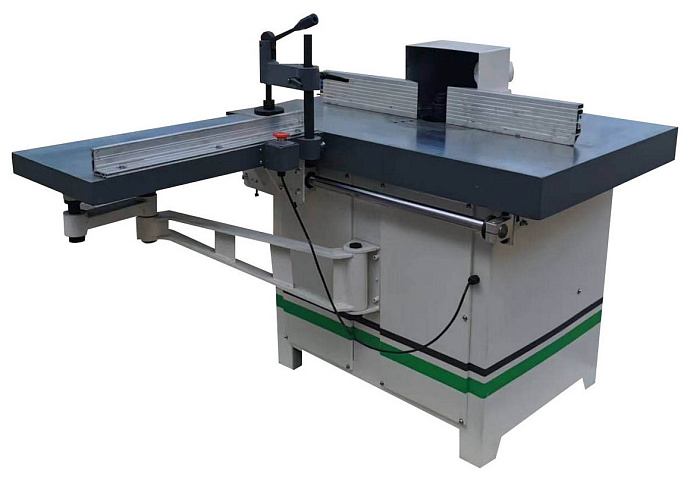

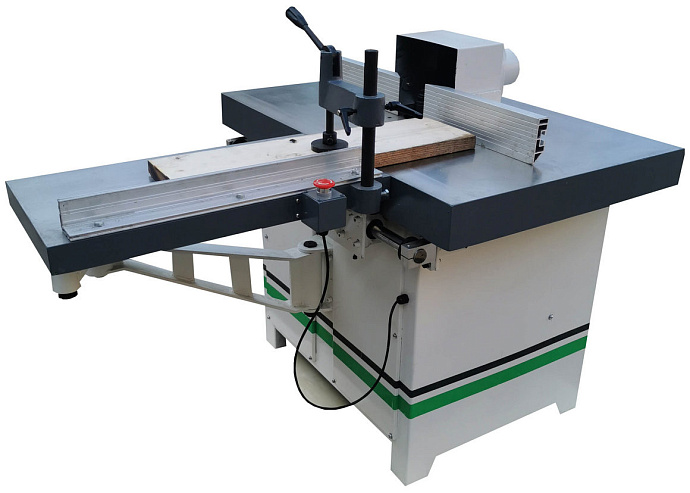

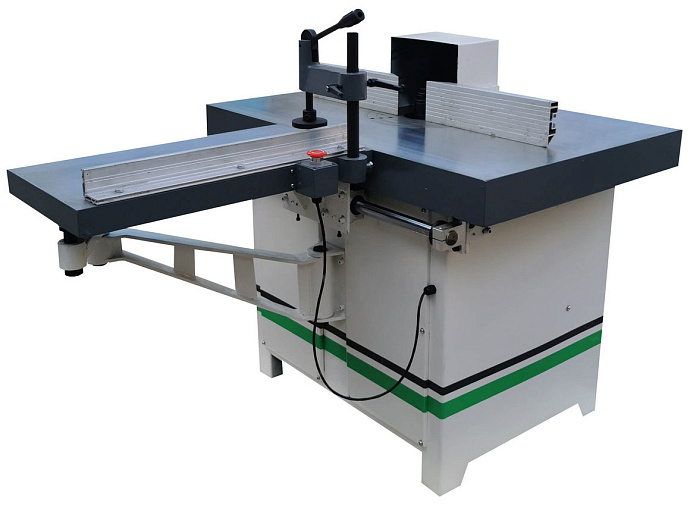

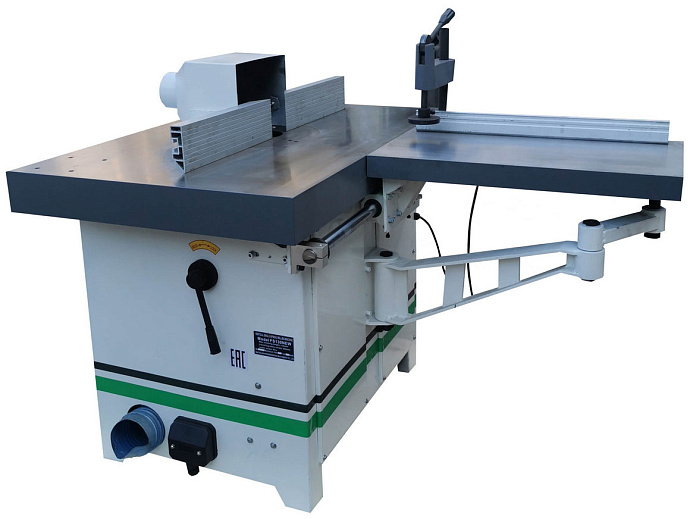

Шипорезная каретка
Зарезка шипов и проушин с помощью чугунной шипорезной каретки размером 650 х 350 мм. На каретке расположена кнопка аварийного выключения станка. Базирование заготовки по направляющей. |
|
Направляющая каретки
Перемещение шипорезной каретки на линейных подшипниках по массивной цилиндрической направляющей. Направляющая жестко закреплена в 2-х опорах. Подшипники изолированы от стружки и пыли в закрытом блоке. |
|
Поддерживающая опора
Обеспечивает жесткость каретки и исключает ее перекос. |
|

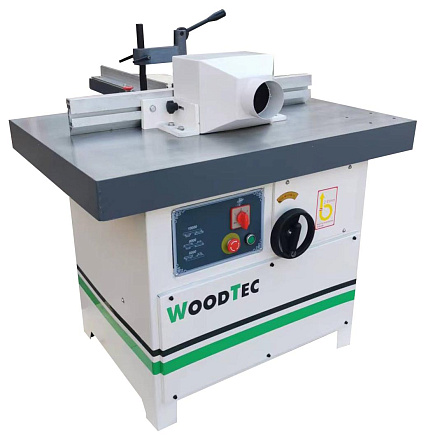

Подъем/опускание шпинделя Регулировка шпинделя по высоте осуществляется с помощью маховика. Панель управления На панели расположен переключатель вращения шпинделя – реверс, а также кнопки включения и выключения. |
|
Эксцентриковый прижим
Входит в комплект поставки. Надежно фиксирует заготовку на каретке. |

|

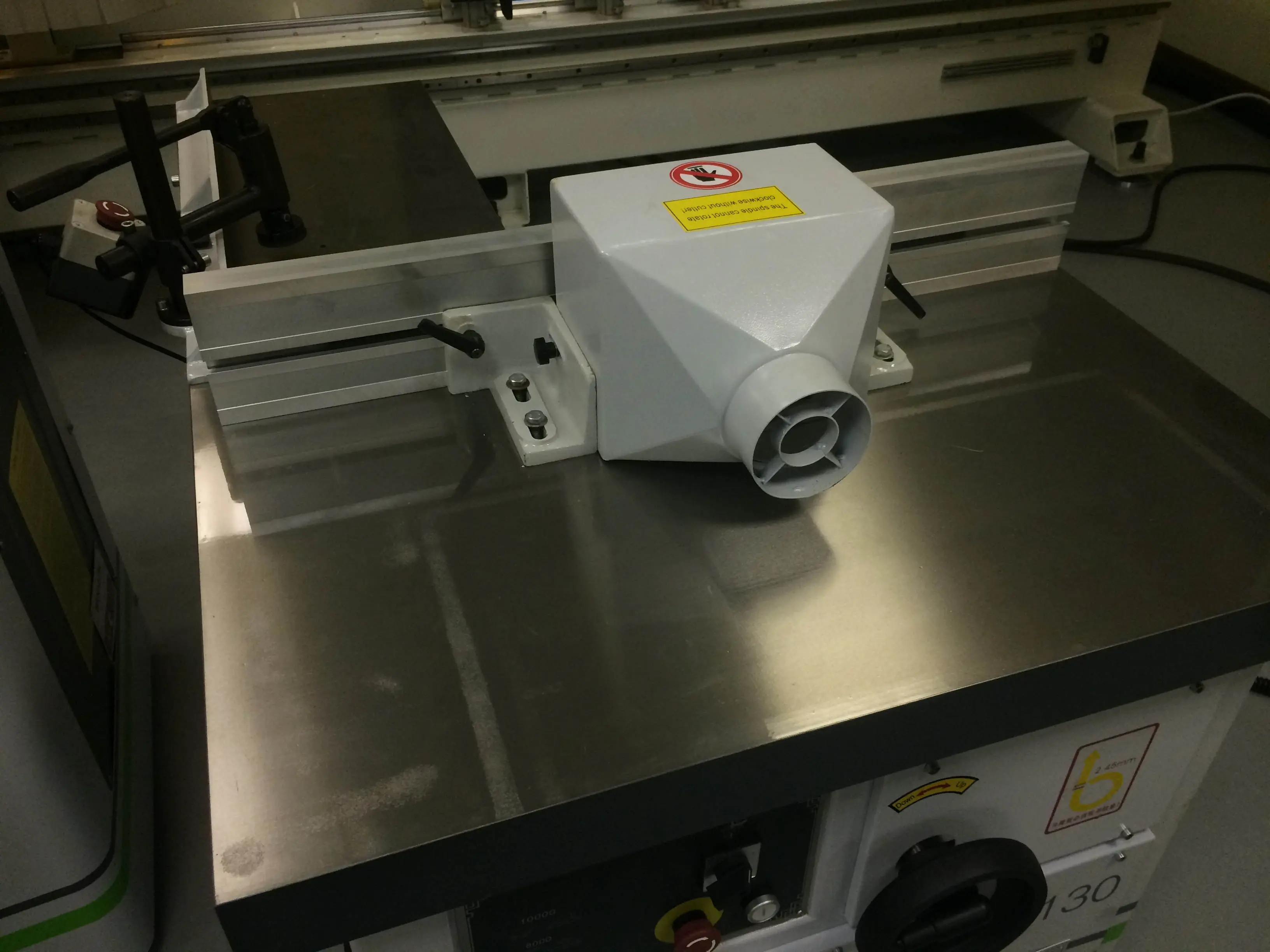

Защитный кожух
Кожух под фрезы Ø230 мм. Направляющие линейки длиной 370 мм каждая. Для удаления стружки в кожухе предусмотрено аспирационное отверстие Ø100 мм. |
|

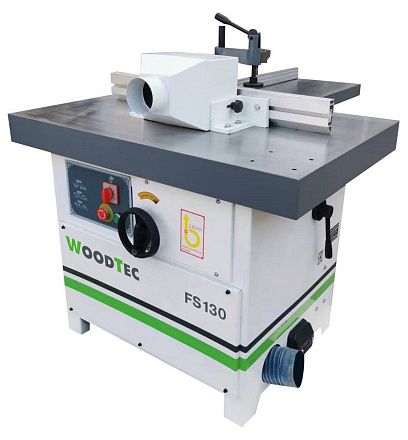

Аспирационный патрубок
2-й аспирационный патрубок Ø100 мм расположен в станине станка для более эффективного удаления стружки из «стакана» шпинделя. |
|
Стопор шпинделя
Жесткая фиксация шпинделя на заданную высоту с помощью рукоятки. |
|
Автоподатчик (дополнительное оборудование) Увеличивает производительность станка. Повышает уровень безопасности оператора. |
|
Аспирационная установка (дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки. |
| Максимальная высота фрезерования, мм | 130 |
| Диаметр шпинделя, мм | 32 |
| Максимальный диаметр фрез в кожухе, мм | 230 |
| Вертикальный ход шпинделя, мм | 100 |
| Частота вращения шпинделя, об/мин | 6000 / 8000 / 10 000 |
| Мощность, кВт | 4 |
| Размер основного стола, мм | 900 х 640 |
| Размер каретки, мм | 650 х 350 |
| Ход каретки, мм | 540 |
| Габаритные размеры | |
| Длина, мм | 953 |
| Ширина, мм | 1315 |
| Высота, мм | 1021 |
| Вес, кг | 410 |
Работа на станке осуществляется с 2-х сторон (с одной стороны работа с использованием шипорезной каретки, с другой фрезерование по шаблону и направляющим линейкам (каретка не мешает работе). Кожух разворачивается на 180°.
